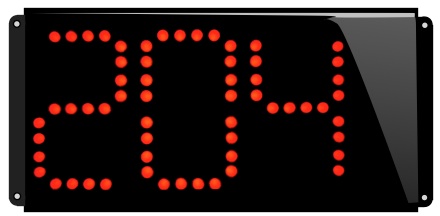

Afficheur numérique à entrée analogique ( de 0 à 5 volts ou de 0 à 10 volts )

afficheur analogique / numerique

Afficheur numérique à entrée analogique de 1 à 4 chiffres en 10 cm de hauteur
Afficheur numérique à entrée analogique d e 1 à 4 chiffres en 15 cm de hauteur
Afficheur numérique à entrée analogique d e 1 à 4 chiffres en 20 cm de hauteur

Prix = Référence TC + option 4-20 ma

(préciser la valeur de l'affichage à zéro volt, et la valeur de l'affichage au maxi)

Précision 1%


Afficheur numérique à entrée analogique, alimentation 12 Vcc 800 ma par bloc externe ou en 24 volts courant continu

Possibilité d'une centrale pouvant recevoir 8 ou 10 entrées analogiques et envoyer les valeurs mesurées sur un afficheur numérique (genre TC) ou sur un afficheur analogique (genre PA)


Exemple de réalisation à 1 chiffre :

Afficheur pour boite à vitesse séquentielle

Fil Rouge = + 12 volts
Fil vert sortie 5 volts pour alimenter le potentiomètre
Fil jaune = mesure de boite (+ 5 volts maximum )
Fil bleu = masse du véhicule
Précision ± 1 % ou ±10 millivolts

étalonnage

0 v

à

0,29 v

= A

0,29 v

à

0,69 v

= 0

0,69 v

à

1,27 v

= 1

1,27 v

à

2,02 v

= 2

2,02 v

à

2,78 v

= 3

2,78

à

3,65 v

= 4

3,65 v

à

4,57 v

= 5

4,57 v

à

5,00 v

= 6
