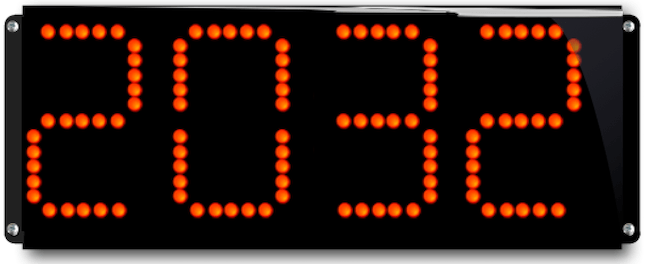

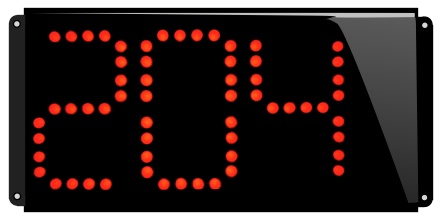

Afficheur numérique BCD

Afficheur numérique BCD de 1 à 6 chiffres en 10 cm de hauteur
Afficheur numérique BCD d e 1 à 6 chiffres en 15 cm de hauteur
Afficheur numérique BCD d e 1 à 6 chiffres en 20 cm de hauteur

Commande BCD par 4 contacts par digit avec commun ( contact sec ou niveau logique)
En option : filtres d'entrées pour milieu très perturbé.

afficheur BCD

Afficheur numérique BCD Alimentation : 24 volts courant continu

Cable blindé :
fil marron + 24 volts continu
fil blanc et tresse = 0 volt ( masse)
Cable blindé : codage BCD

1° chiffre

2° chiffre

A

Rouge

Vert

B

Marron

Bleu

C

Jaune

Blanc

D

Violet

Noir



L'affichage BCD peut être multiplexé

Les entrées BCD correspondent au chiffre et le codage multiplexage au rang du chiffre

Entrées BCD
Multiplexage
A broche 2
A broche 8
B broche 3
B broche 7
C broche 4
+12v broche 6
D broche 2
Masse broche 9

Le codage des entrées BCD n'est pris en compte qu'au moment ou le multiplexage change. Il faut donc toujours entrer le niveau BCD puis seulement le codage du chiffre multiplexé.

Le multiplexage peut être envoyé sans cadence maximum, mais ne doit pas être plus rapide qu'un changement toutes les 10 millisecondes.

Soit pour afficher 8 au chiffre des milliers : Mettre 1000 sur les entrées BCD, puis 11 sur les entrées de multiplexage

D
C
B
A
Nombre
0
0
0
0
0
0
0
0
1
1
0
0
1
0
2
0
0
1
1
2
0
1
0
0
4
0
1
0
1
5
0
1
1
0
6
0
1
1
1
7
1
0
0
0
8
1
0
0
1
8

B multiplexage
A multiplexage
Rang du chiffre
0
0
1
0
1
2
1
0
3
1
1
4
