1. Caractéristiques Physiques & Dimensions

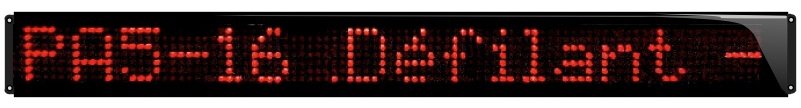

| Modèle | PA5-16 (Standard / Extérieur) |
|---|---|
| Nb Caractères | 16 (Matrice 7x5) |
| Hauteur Caractères | 50 mm |
| Dimensions Hors-tout | 740 x 65 x 21 mm |
| Poids | 800 g |
| Indice IP | IP40 (Std) / IP65 (Version Ext) |
Matériaux : Face avant Plexiglas haute transparence, fond ABS haute résistance, circuits imprimés en verre époxy métallisé double face.
Fixation : 4 points de fixation sur socle arrière (760 x 65 mm pour version avec débords).
2. Spécifications Électroniques
| Paramètre | Valeur Nominale | Plage Tolérée |
|---|---|---|
| Alimentation (Standard) | 5 Vcc / 1A | 4.8V - 5.2V |
| Option Alimentation | 12V - 24V cc | Interne via régulateur optionnel |
| Consommation Max | 5 Watts | Variable selon luminosité |
| Luminosité LED | 600 mcd par point | Angle de vision 60° |
3. Interface et Protocoles de Communication
Brochage DB9 (RS232)
PIN 2 : RXD (Réception)
PIN 3 : TXD (Transmission)
PIN 5 : GND (Masse)
Configuration : 9600 bauds, 8N1
PIN 3 : TXD (Transmission)
PIN 5 : GND (Masse)
Configuration : 9600 bauds, 8N1
Protocoles supportés
- Mode ASCII : Pilotage direct par caractères.
- Mode Sys : Commandes avec codes de contrôle pour la mise en page.
- Options réseau : Pile TCP/IP intégrée (RJ45) ou module WiFi 802.11 b/g/n.
4. Accessoires et Codes Articles
| CDS3/10/25/50 | Rallonges série DB9 blindées (longueurs 3m à 50m) |
| AL24 | Module d'alimentation industrielle rail DIN 24V/5V |
| MEM-2000 | Extension mémoire pour messages longs (2000 car.) |
| ETH-GW | Passerelle Ethernet vers RS232 pré-configurée |
